用AutoCAD繪制零件圖的方法可以采納繪制組合體三視圖的方法，也可采納建模方法生成二維圖 在零件圖上還有一些尺寸公差、粗糙度符號及其他技術要求等，

尺寸公差的標注

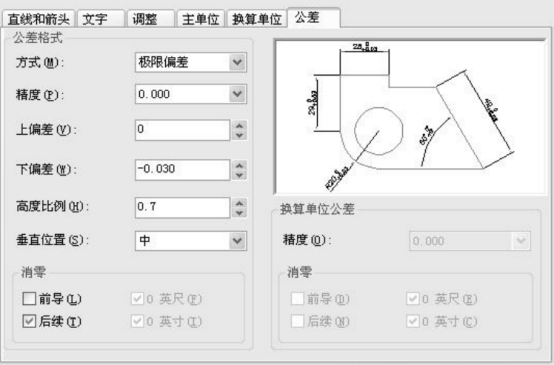

1.單擊工具條中按鈕或選擇下拉菜單 “格式”／“標注樣式”，打開標注樣式管理器對話框，單擊新建或修改按鈕，創建新尺寸標注類型或修改選定的尺寸標注類型。出現新建標注樣式對話框時，選擇公差選項卡

2.單擊 按鈕，按線性尺寸標注。

創建常用符號塊

零件圖上要標注表面粗糙度及一些其他符號，ＡｕｔｏＣＡＤ中 沒有 專 門的 符號，為此，可將機械圖中常見的各種符號定義成塊，對塊中的一些變量設定屬性。制零件圖時，可 通過設計中心，將所需要的塊插入到圖形中。

建立表面粗糙度符號塊
（１）繪制圖形

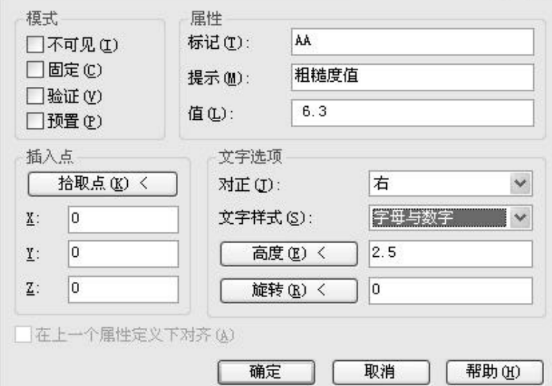

（２）添加屬性


（３）將圖形定義成塊

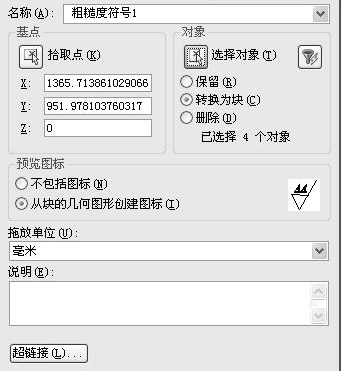

選擇下拉菜單／繪圖／塊／創建或單擊按鈕，彈出塊定義對話框，
